Technische Details iconVent 170 (Kopie 1)

iconVent 170 – Komplettsets

Artikel iconVent 170 – Komplettset mit Innenblende aus Kunststoff
Artikelnummer ICV170K-AB
Beschreibung Kompaktes dezentrales Einzelraumlüftungsgerät komplett ohne Steuerung.
Bestehend aus 1 x Lüfter-Einheit
  1 x Wärmetauscher-Einheit
  1 x Einschubrohr 500 mm
  1 x Schallschutz-Innenblende mit Staubfilter
  1 x Schallschutz-Außenblende aus Kunststoff weiß
  2 x Putzdeckel
  Bitte ICV160MK Montagekleber verwenden.
Montage Außenwand
Netzspannung 230 V / 50 Hz
Anschlüsse max. 6 Funktionseinheiten
Leistungsaufnahme je Stufe 0,8 / 1,4 / 2,6 / 4,0 W
Ventilatoren (paarweise) Lüfter mit Drehrichtungsumkehr
Wärmebereitstellungsgrad 83,0 %
Luftleistung Stufe 1: 18 m³/h,
  Stufe 2: 28 m³/h,
  Stufe 3: 38 m³/h,
  Stufe 4: 46 m³/h
Schutzart IP42
Durchmesser 160 mm
Filter ISO Coarse 45 % gemäß ISO 16890 (G3 gemäß DIN EN 779:2012)
Schallwerte [dB(A)] FS a = 18 m³/h <11
  SI = 28 m³/h <19
  SII = 38 m³/h <28
  SIII= 46 m³/h <33
Material Kunststoff
Farbe weiß

Artikel iconVent 170 – Komplettset mit Design-Innenblende aus Kunststoff
Artikelnummer ICV170K-DB
Beschreibung Komplettset mit Design-Innenblende Kunststoff, kompaktes dezentrales Wohnraumlüftungsgerät ohne Steuerung.
Bestehend aus 1 x Lüfter-Einheit
  1 x Wärmetauscher-Einheit
  1 x Einschubrohr 500 mm
  1 x Design Innenblende Glas weiß
  1 x Schallschutz-Außenblende aus Kunststoff weiß
  2 x Putzdeckel
  Bitte ICV160MK Montagkleber verwenden.
Montage Außenwand
Netzspannung 230 V / 50 Hz
Anschlüsse max. 6 Funktionseinheiten
Leistungsaufnahme je Stufe 0,8 / 1,4 / 2,6 / 4,0 W
Ventilatoren (paarweise) Lüfter mit Drehrichtungsumkehr
Wärmebereitstellungsgrad 83,0 %
Luftleistung Stufe 1: 18 m³/h,
  Stufe 2: 28 m³/h,
  Stufe 3: 38 m³/h,
  Stufe 4: 46 m³/h
Schutzart IP42
Durchmesser 160 mm
Filter ISO Coarse 45 % gemäß ISO 16890 (G3 gemäß DIN EN 779:2012)
Schallwerte [dB(A)] FS a = 18 m³/h <11
  SI = 28 m³/h <19
  SII = 38 m³/h <28
  SIII= 46 m³/h <33
Material Kunststoff mit Glasabdeckung
Farbe weiß

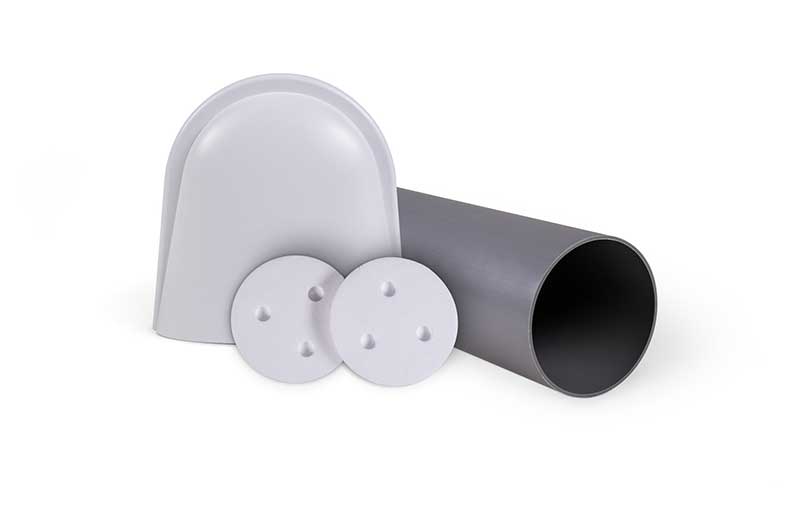

Artikel iconVent 170 – Rohbauset
Artikelnummer ICV170R-AB
Beschreibung Rohbauset
Bestehend aus 1 x Einschubrohr 500 mm
  1 x Schallschutz-Außenblende aus Kunststoff weiß
  2 x Putzdeckel
  Bitte ICV160MK Montagekleber verwenden.
Montage Außenwand
Material Kunststoff
Farbe weiß
Artikel iconVent 170 – Basis Fertigstellungsset
Artikelnummer ICV170F
Beschreibung Basis Fertigstellungsset
Bestehend aus 1 x Lüfter-Einheit
  1 x Wärmetauscher-Einheit
  1 x Schallschutz-Innenblende mit Staubfilter
Montage Innen
Material Blende aus Kunststoff
Farbe weiß
DIBt-Zulassung III 56-1.51.3-17 / 19

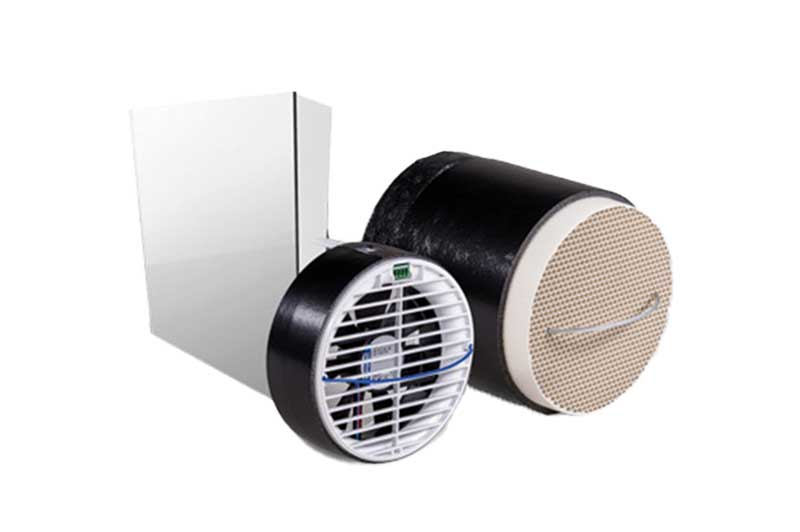

Artikel iconVent 170 – Fertigstellungsset Design
Artikelnummer ICV170FDB
Beschreibung Fertigstellungsset Design
Bestehend aus 1 x Lüfter-Einheit
  1 x Wärmetauscher-Einheit
  1 x Design-Innenblende Glas weiß
Montage Innen
Material Blende aus Kunststoff
Farbe weiß

iconVent 170 – Zubehör / Steuerung

Artikel iconVent 170 – Touch Steuerung Unterputz
Artikelnummer ICV170C-TP
Beschreibung Innovative Steuerung mit Touch-Display und bis zu 9 Modi, inklusive Unterputz-Netzteil 42 V zur Ansteuerung für bis zu sechs Lüfter.
Montage Elektronik-Unterputzdose (ICV170C-UPT) oder für Hohlwand (ICV170C-UPFT)
Schutzart IP40
Farbe weiß
Steuerspannung Empfohlener Leitungsquerschnitt: 3 x 1,5 mm² (Versorgungsspannung)
  Empfohlener Leitungsquerschnitt: 4 x 0,25-0,75 mm² Typ LiY Y je nach Leitungs länge (Steuerleitung)
Artikel iconVent 170 – Touch Steuerung Hutschiene
Artikelnummer ICV170C-TH
Beschreibung Innovative Steuerung mit Touch-Display und bis zu 9 Modi, inklusive Hutschienen-Netzteil 42 V zur Ansteuerung für bis zu sechs Lüfter.
Montage Hutschiene
Schutzart IP40
Farbe weiß
Steuerspannung Empfohlener Leitungsquerschnitt: 3 x 1,5 mm² (Versorgungsspannung)
  Empfohlener Leitungsquerschnitt: 4 x 0,25-0,75 mm² Typ LiY Y je nach Leitungs länge (Steuerleitung)
Artikel iconVent 170 – LED Steuerung Unterputz
Artikelnummer ICV170C-LP
Beschreibung Steuerung mit LED-Betriebsanzeige und 2 Modi, inklusive Unterputz-Netzteil 42V zur Ansteuerung für bis zu sechs Lüfter.
Montage Elektronik-Unterputzdose (ICV170C-UPT) oder für Hohlwand (ICV170C-UPFT)
Schutzart IP30
Farbe weiß
Steuerspannung Empfohlener Leitungsquerschnitt: 3 x 1,5 mm² (Versorgungsspannung)
  Empfohlener Leitungsquerschnitt: 4 x 0,25-0,75 mm² Typ LiY Y je nach Leitungslänge (Steuerleitung)
Artikel iconVent 170 – LED Steuerung Hutschiene
Artikelnummer ICV170C-LH
Beschreibung Steuerung mit LED-Betriebsanzeige und 2 Modi, inklusive Hutschienen- Netzteil 42 V zur Ansteuerung für bis zu sechs Lüfter.
Montage Hutschiene
Schutzart IP30
Farbe weiß
Steuerspannung Empfohlener Leitungsquerschnitt: 3 x 1,5 mm² (Versorgungsspannung)
  Empfohlener Leitungsquerschnitt: 4 x 0,25-0,75 mm² Typ LiY Y je nach Leitungslänge (Steuerleitung)
Artikel iconVent 170 – Unterputz-Netzteil für Steuerung 42 V
Artikelnummer ICV170C-NT
Beschreibung Unterputz-Netzteil 42 V für die Touch & LED Steuerung zur Stromver sorgung für bis zu sechs Lüfter.
Montage Unterputzdose
Artikel iconVent 170 – Hutschienen-Netzteil für Steuerung 42 V
Artikelnummer ICV170C-HNT
Beschreibung Hutschienen-Netzteil 42 V für die Touch & LED Steuerung zur Stromversorgung für bis zu sechs Lüfter.
Montage Hutschiene
Artikel iconVent 170 – Plug-In Sensor für Feuchte und Temperatur
Artikelnummer ICV170S-F
Beschreibung Plug-In Sensor für Feuchte und Temperaturregelung zum Einstecken in die Lüftereinheit des iconVent 170
Artikel iconVent 170 – Elektronik Unterputzdose mit Tunnel
Artikelnummer ICV170C-UPT
Beschreibung Elektronik-Unterputzdose mit Tunnel zur Installation von Touch & LED Steuerung und Netzteil.
Material Kunststoff
Tiefe der Dose 68 mm
Abmessungen (B x H x T) 80 mm x 149 mm x 68 mm
Artikel iconVent 170 – Elektronik Unterputzdose mit Tunnelstutzen
Artikelnummer ICV170C-UPFT
Beschreibung Elektronik-Unterputzdose mit Tunnelstutzen zur Installation von Touch & LED Steuerung und Netzteil in der Hohlwand.
Material Kunststoff
Tiefe der Dose 75 mm
Abmessungen (B x H x T) 71 mm x 122 mm x 75 mm
Artikel iconVent 170 – Installationskabel LiYY
Artikelnummer ICV160C-K
Beschreibung 4-polige Datenleitung, Durchmesser 4,3 mm zur elektrischen Installation der Lüftungsgeräte, 100 m Kabelring
Material kunststoffummantelte Kupferlitzer
Abmessungen Kabellänge: 100 m
Artikel iconVent 170 – Montagekleber
Artikelnummer ICV160MK
Beschreibung Montagekleber für iconVent 170 zum Fixieren des Montagerohrs in der Wand.

iconVent 170 – Einbauteile

Artikel iconVent 170 – Einbau-Montagestein
Artikelnummer ICV160S
Beschreibung Einbau-Montagestein – Montagehilfe zur Einmauerung der Montagerohre.
Montage Außenwand
Material EPS
Länge 500 mm
Breite 240 mm
Höhe 220 mm
Artikel iconVent 170 – Montagerohr
Artikelnummer ICV160H5
Beschreibung Montagerohr zur Aufnahme des Keramik wärmetauschers und der Lüftereinheit für Außenwandstärken bis 500 mm inkl. 2 Putzdeckeln.
Montage Im EPS Montagestein oder Außenwand
Material Kunststoff
Länge 500 mm
Durchmesser 160 mm
Artikel iconVent 170 – Montagerohr
Artikelnummer ICV160H7
Beschreibung Montagerohr zur Aufnahme des Keramik wärmetauschers und der Lüftereinheit für Außenwandstärken bis 700 mm inkl. 2 Putzdeckeln.
Montage Im EPS Montagestein oder Außenwand
Material Kunststoff
Länge 700 mm
Durchmesser 160 mm

iconVent 170 – Innen- & Außenblende

Artikel iconVent 170 – Schallschutz Innenblende
Artikelnummer ICV170-EIB
Beschreibung Schallschutz-Innenblende inklusive Gummi-Verschlusskappe zum Einstecken in das Montagerohr.
Montage Innen
Material Kunststoff
Farbe weiß
Breite 210 mm
Höhe 250 mm
Tiefe 44,5 mm

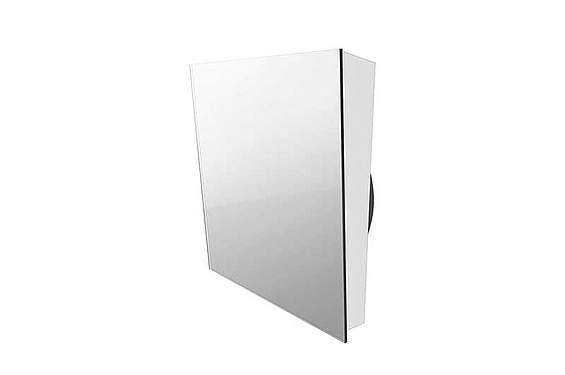

Artikel iconVent 170 – Design Innenblende
Artikelnummer ICV170-GB
Beschreibung Design Innenblende Glas, weiß, inkl. Verschlussklappe
Montage Innen
Material Kunststoff mit Glasabdeckung
Farbe weiß
Breite 200 mm
Höhe 200 mm
Tiefe 44,5 mm

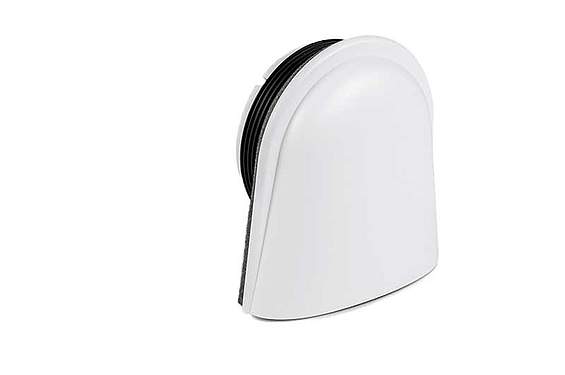

Artikel iconVent 170 – Schallschutz Außenblende
Artikelnummer ICV170-EAB
Beschreibung Schallschutz-Außenblende inklusive Kompriband und Kondensatbrücke zum Einstecken in das Montagerohr.
Montage Außen
Material Kunststoff
Farbe weiß
Breite 210 mm
Höhe 100 mm
Tiefe 250 mm

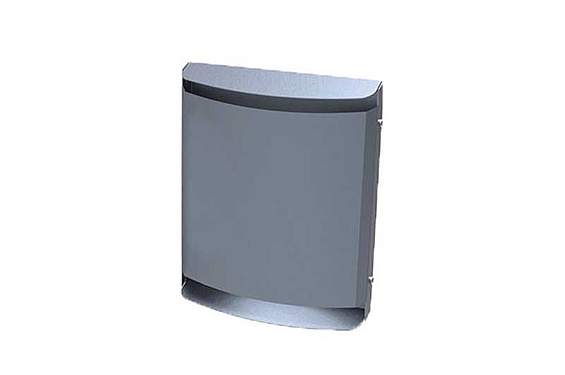

Artikel iconVent 170 – Außenhaube
Artikelnummer ICV160-AAB
Beschreibung Außenhaube bestehend aus Abdeckung, Rahmen und 4 x Schraube TX-20
Breite 206 mm
Höhe 255 mm
Tiefe 45 mm
Farbe pulverbeschichtet anthrazit

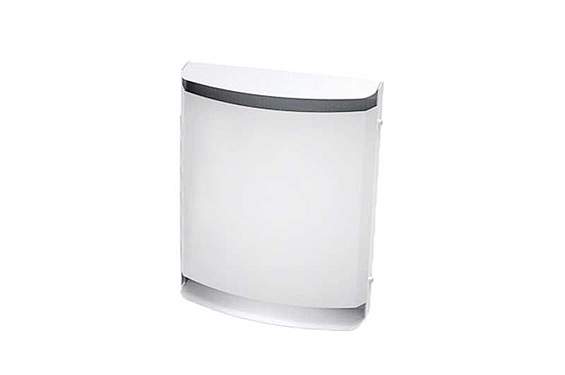

Artikel iconVent 170 – Außenhaube
Artikelnummer ICV160-WAB
Beschreibung Außenhaube bestehend aus Abdeckung, Rahmen und 4 x Schraube TX-20
Breite 206 mm
Höhe 255 mm
Tiefe 45 mm
Farbe pulverbeschichtet weiß

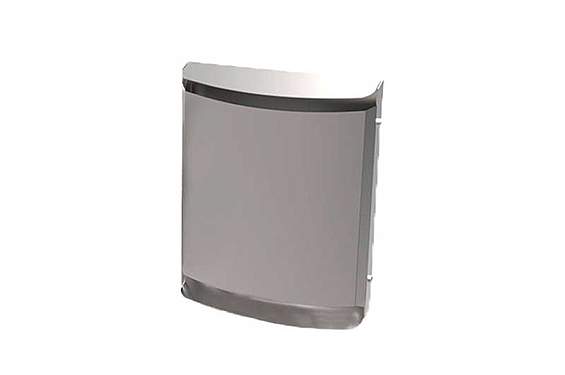

Artikel iconVent 170 – Außenhaube
Artikelnummer ICV160-EDAB
Beschreibung Außenhaube bestehend aus Abdeckung, Rahmen und 4 x Schraube TX-20
Breite 206 mm
Höhe 255 mm
Tiefe 45 mm
Farbe Edelstahl
Artikel iconVent 170 – Schallschutz Innenblende
Artikelnummer ICV170-EIB
Beschreibung Schallschutz-Innenblende inklusive Gummi-Verschlusskappe zum Einstecken in das Montagerohr.
Montage Innen
Material Kunststoff
Farbe weiß
Breite 210 mm
Höhe 250 mm
Tiefe 44,5 mm
Artikel iconVent 170 – Design Innenblende
Artikelnummer ICV170-GB
Beschreibung Design Innenblende Glas, weiß, inkl. Verschlussklappe
Montage Innen
Material Kunststoff mit Glasabdeckung
Farbe weiß
Breite 200 mm
Höhe 200 mm
Tiefe 44,5 mm
Artikel iconVent 170 – Schallschutz Außenblende
Artikelnummer ICV170-EAB
Beschreibung Schallschutz-Außenblende inklusive Kompriband und Kondensatbrücke zum Einstecken in das Montagerohr.
Montage Außen
Material Kunststoff
Farbe weiß
Breite 210 mm
Höhe 100 mm
Tiefe 250 mm
Artikel iconVent 170 – Außenhaube
Artikelnummer ICV160-AAB
Beschreibung Außenhaube bestehend aus Abdeckung, Rahmen und 4 x Schraube TX-20
Breite 206 mm
Höhe 255 mm
Tiefe 45 mm
Farbe pulverbeschichtet anthrazit
Artikel iconVent 170 – Außenhaube
Artikelnummer ICV160-WAB
Beschreibung Außenhaube bestehend aus Abdeckung, Rahmen und 4 x Schraube TX-20
Breite 206 mm
Höhe 255 mm
Tiefe 45 mm
Farbe pulverbeschichtet weiß
Artikel iconVent 170 – Außenhaube
Artikelnummer ICV160-EDAB
Beschreibung Außenhaube bestehend aus Abdeckung, Rahmen und 4 x Schraube TX-20
Breite 206 mm
Höhe 255 mm
Tiefe 45 mm
Farbe Edelstahl

iconVent 170 – Zubehör

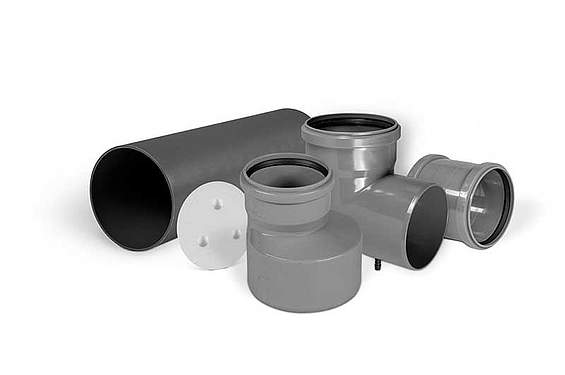

Artikel iconVent 170 – Rohbauset Kellerlösung
Artikelnummer ICV170KA
Beschreibung Rohbausset Kellerlösung mit Kondensatablauf.
Bestehend aus 1 x Montagerohr 500 mm
  1 x Putzdeckel
  1 x Doppelmuffe DN160
  1 x 90° Bogen DN160
  1 x Kondensatablauf mit Rückschlagventil
  1 x Reduzierung auf NW110
  Achtung: Steigleitung und Turm bauseitig.
Montage Kellerwanddurchführung
Material Kunststoff

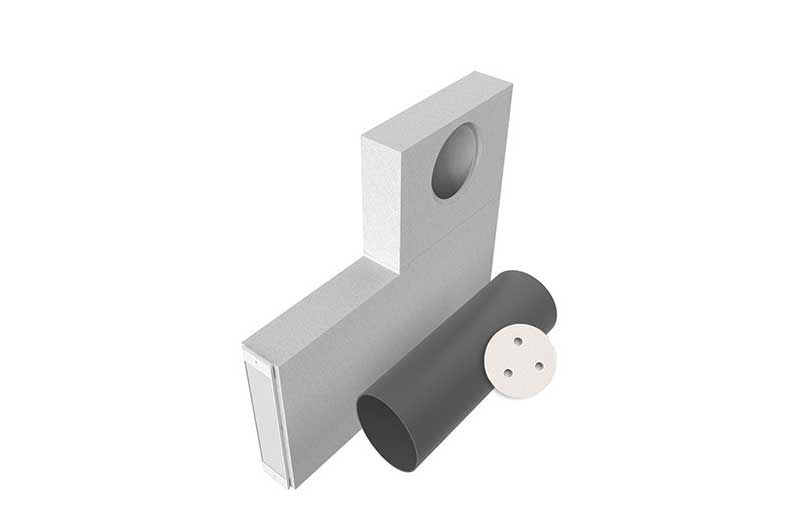

Artikel iconVent 170 – Laibung Rohbauset 60 Plus
Artikelnummer ICVZL60P
Beschreibung Laibungs Rohbauset bestehend aus Montagerohr 500 mm, Putzdeckel, Laibungselement (Tiefe 60 mm) und Gitter zum Fassadenabschluss inklusive zusätzlicher Schalldämmelemente. Bitte ICV160MK Montagekleber verwenden.
Montage Außenwand
Material EPS mit zusätzlicher Graphitbeimischung / Kunststoff
Maximale Kürzungslänge 300 mm
Wandöffnung Durchmesser 162 mm

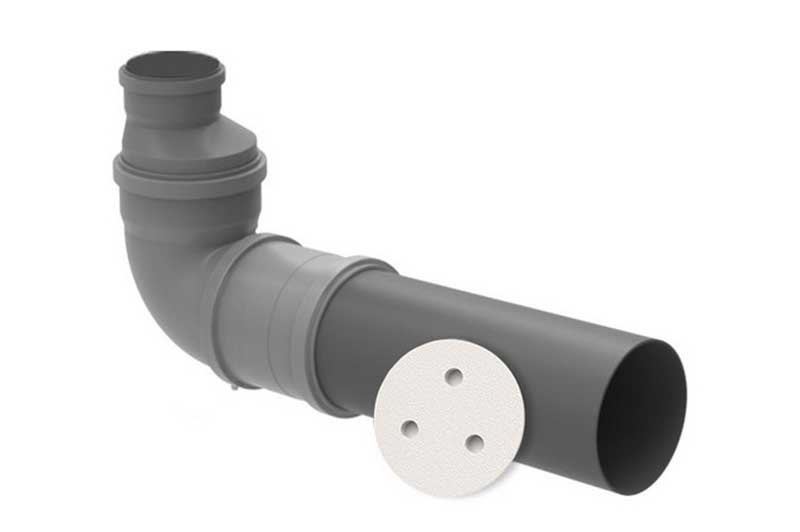

Artikel iconVent 170 – Dachausführung Rohbauset
Artikelnummer ICV160DA
Beschreibung Rohbausset Dachlösung mit Kondensatablauf bestehend aus Montagerohr 500 mm, Putzdeckel, Doppelmuffe DN160, 90° Bogen DN160 und Reduzierung auf DN125. Achtung: Dachhaube bauseitig.
Montage Abseite Schrägdach
Material Kunststoff
